Prisme de coin

Vue d'ensemble de Wedge Prism

Les prismes compensés jouent un rôle crucial dans le contrôle du faisceau laser. Ils peuvent fonctionner seuls, déviant les faisceaux laser vers des angles spécifiques; un seul prisme peut déplacer le faisceau incident d'une dioptre (équivalent à un décalage de 1 cm sur une distance de 1 mètre). Alternativement, ils peuvent être appariés pour la déviation du faisceau. Deux prismes de coin peuvent fonctionner comme des prismes de déformation, corrigeant la sortie du faisceau elliptique d'un tube laser et déviant le faisceau à différents angles dans une plage de 4θ. En faisant tourner individuellement les deux prismes, la mise en forme du faisceau peut être obtenue, couramment utilisée pour le balayage du faisceau à différentes positions dans les applications d'imagerie.

Caractéristique du prisme de coin

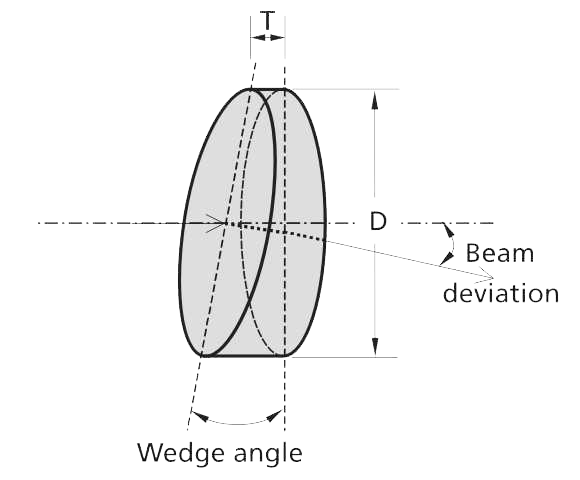

Caractéristiques structurelles: Le prisme de coin a une surface biseautée avec un petit angle d'inclinaison, permettant au chemin optique de dévier vers le côté plus épais du prisme. Il est couramment utilisé pour le contrôle et la déviation du faisceau, permettant à un seul prisme de coin de déplacer le chemin optique incident d'un angle spécifique.

Caractéristiques de l'application: Les prismes compensés sont considérés comme des dispositifs idéaux pour le réglage du chemin optique dans le domaine de l'optique. Deux prismes en coin rotatifs peuvent ajuster la direction du faisceau sortant dans une certaine plage (environ 10 °). Dans la technologie laser, les prismes en coin sont souvent utilisés pour corriger les faisceaux laser, obtenir un alignement et un positionnement précis du faisceau.

Matériaux et fabrication: Les prismes compensés sont généralement fabriqués à partir de verre optique ou de cristaux, avec le choix du matériau en fonction des performances optiques requises et des besoins d'application. Leurs surfaces peuvent subir des traitements de revêtement pour améliorer la transmittance spectrale ou la réflectance spécifique.

Réponse spectrale: Certains prismes en coin, tels que ceux utilisés pour la lumière infrarouge, ont des plages de transmission spectrale spécifiques, par exemple de 2 à 12 μm, ce qui les rend adaptés aux systèmes optiques infrarouges.

Spécifications de Wedge Prism
