Lentilles optiques: Déverrouillage Potentiel Optique: Classification de la lentille et applications

Table des contenus [Masquer]

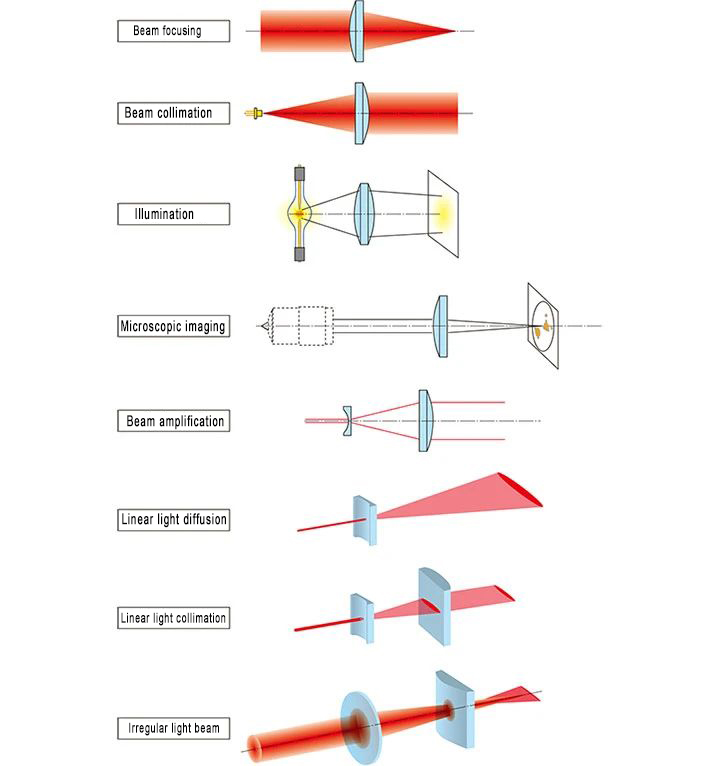

Les lentilles sont des composants essentiels dans les systèmes optiques, largement appliqués dans des domaines tels que la concentration de lumière, l'imagerie et la mise en forme de faisceau. En fonction de leur objectif, de leur structure et de leur matériau, ils peuvent être classés en différents types pour répondre à diverses exigences optiques.

Classification de la lentille et matrice d'application

Dimension de la classification	Type	Caractéristiques	Applications typiques
Forme géométrique	Bi-convexe	Les deux côtés convexes, converge la lumière parallèle	Concentration de la lumière, systèmes d'imagerie
	Bi-concave	Les deux côtés concaves, divergent la lumière incidente	Divergence du faisceau, correction de la collimation
	Ménisque	Courbure asymétrique, longueur focale réglable	Correction du télescope, combinaisons optiques
	Plano-convexe/Concave	Surface plat-convexe/concave, fabrication simple	Collimation laser, couplage de fibre
Morphologie de surface	Lentille sphérique	Surfaces sphériques, rentables	Composants optiques de base
	Lentille asphérique	Courbure variable, élimine les aberrations	Caméras haut de gamme, objectifs de microscope
	Lentille cylindrique	Courbure à axe unique	Scanners de codes à barres, génération de ligne laser
Fonction/Structure	Singlet	Élément matériel unique	Illumination générale, éducation
	Doublet achromatique	Correction chromatique à deux verres	Microscopes, télescopes
	Triplet Apochromatique	Correction à trois longueurs d'onde	Astronomie, microscopie de précision
	Lentille de Fresnel	Structure concentrique étagée	Concentration solaire, casques VR
	Lentille GRIN	Gradient indice de réfraction	Endoscopes, fibre optique
	Zoom Lentille	Système mobile multi-élément	Lentilles de l'appareil photo, vidéographie
	Lentille liquide	Forme de gouttelettes à tension contrôlée	Caméras mobiles, vision industrielle
	Types de frontières émergentes	Métalènes	Contrôle de phase de sous-longueur d'onde	Nano-imagerie, optique portable
Superlens		Démonstration de la limite de diffraction	Nanoscopie, lithographie
Réseau de microlentilles		Micro-optique multi-éléments	Détection 3D, imagerie du champ lumineux
Lentille accordable		ÉlectroactusActionnement de polymère ve	Systèmes de zoom en temps réel
