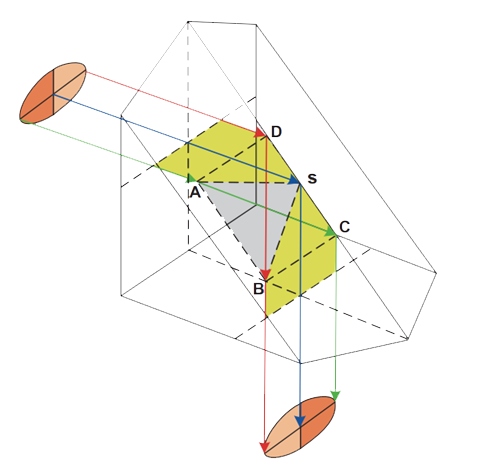

Sur la base du prisme à angle droit, en divisant l'hypoténuse en deux surfaces et en les élevant pour former une forme de toit, les deux surfaces divisées étant perpendiculaires entre elles, nous obtenons le prisme de toit à angle droit. Le chemin optique du prisme à angle droit du toit est illustré ci-dessous. Le faisceau lumineux entrant dans le prisme subit une déviation au niveau du toit, qui échange les parties gauche et droite de l'image, avant de sortir du prisme.
Le prisme de toit est connu pour sa taille plus petite et sa capacité à aligner la lentille d'objectif et l'oculaire en ligne droite, ce qui le rend couramment utilisé dans des jumelles extrêmement compactes. Comparé au prisme Porro, le prisme du toit présente deux inconvénients principaux:
Perte de lumière plus importante: le prisme du toit provoque plus de pertes de lumière, ce qui donne une image plus sombre.
Exigence de précision d'assemblage plus élevée: il est plus difficile à fabriquer en raison de la plus grande précision requise, ce qui le rend plus cher. Les prismes de toit de haute qualité peuvent correspondre, mais ne dépassent généralement pas, les performances des prismes de Porro.
| Matériel | BK7 verre/UV Silice fondue |
| Dimension | 3mm ~ 200mm |
| Tolérance de dimension | ± 0.1mm ~ ± 0.05mm |
| Qualité de surface | 60/40, 40/20, 20/10 |
| Planéité de surface | Λ/20 - λ/4 |
| Tolérance d'angle | <30arc sec. ~ 5arc min |
| Cheveux | <0.25mm × 45 ° |
| Revêtement | Selon la demande personnalisée |
Caractéristiques structurelles:
Le prisme du toit se compose de deux surfaces réfléchissantes perpendiculaires entre elles, appelées surfaces de toit. Cette conception permet au prisme du toit d'ajouter une réflexion sans changer la direction de l'axe optique et la direction d'imagerie dans la section principale, changeant ainsi le nombre total de réflexions de impair à pair, répondant à l'exigence de similitude objet-image.
Performance optique:
Perte de lumière: Comparé au prisme Porro, le prisme du toit subit une plus grande perte de lumière, ce qui donne une image plus sombre.
Précision d'assemblage: Le prisme du toit nécessite une précision d'assemblage élevée, ce qui le rend difficile à fabriquer et plus coûteux.
Si vous souhaitez créer vos propres produits optiques de précision ou demander un devis, veuillez cliquer sur l'un des deux boutons ci-dessous. Sinon, veuillez remplir le formulaire ci-dessous avec vos questions ou préoccupations.
