Prisme de colombe

Vue d'ensemble de Dove Prism

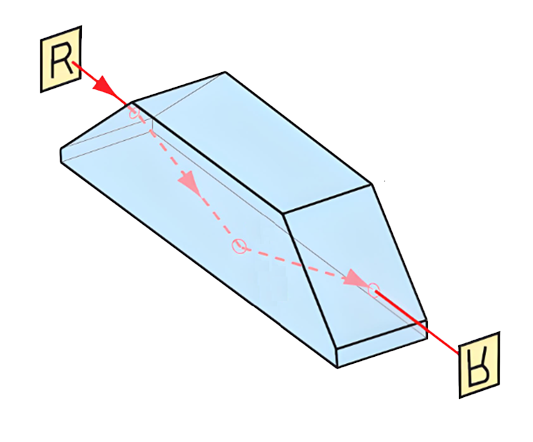

Un prisme Dove sert de rotateur d'image. Après avoir traversé le prisme, l'image est inversée de 180 degrés. De plus, lorsque le prisme est tourné autour de son axe optique, l'angle de rotation de l'image est deux fois celui du prisme. Généralement, les prismes de Dove utilisent le principe de la réflexion interne totale à l'angle critique, ce qui limite leur champ de vision. Assurer la propreté de la surface réfléchissante et utiliser la lumière parallèle sont également cruciaux pour le bon fonctionnement des prismes Dove.

Spécifications de Dove Prism

Caractéristiques de Dove Prism

• En fonction de l'angle de rotation du prisme et de la surface d'incidence de la lumière, l'image peut être tournée, inversée ou réfléchie vers l'arrière.

• Lorsque le prisme Dowell est utilisé pour la rotation ou l'inversion d'image, le plan incident et le plan de sortie du prisme Dowell ne sont pas perpendiculaires à l'axe optique, mais la direction de la lumière sortante et la lumière incidente est inchangée. À ce moment, en raison du grand angle d'incidence, le faisceau sera entièrement réfléchi sur la surface inférieure du prisme, de sorte que la transmittance interne du prisme Dowell n'est limitée que par le taux d'absorption du prisme.

• Lorsque le prisme Dowell tourne θ Angle autour de l'axe optique, l'image sortante tourne 2θ Angle dans la même direction, elle est donc couramment utilisée comme rotateur d'image.

Applications du prisme de colombe

Rotation d'image:Les prismes de colombe peuvent faire pivoter ou inverser les images en fonction de l'angle de rotation du prisme et de l'angle de la lumière incidente. Rotateur d'image: En faisant tourner le prisme autour de son axe optique, il peut réaliser une rotation d'image, couramment utilisée dans les instruments optiques qui nécessitent de changer la direction de l'image.

Interférométrie:Dans les mesures optiques, les prismes Dove sont souvent utilisés dans les techniques d'interférométrie pour aider à mesurer et analyser avec précision la phase et l'amplitude des ondes lumineuses.

Observation astronomique:Dans le domaine de l'astronomie, les prismes de Dove sont utilisés dans les télescopes pour aider à focaliser et ajuster la lumière entrant dans le télescope, améliorant ainsi les résultats d'observation.

Modèle de reconnaissance:Dans les applications nécessitant l'identification ou le positionnement de modèles ou d'objets spécifiques, les prismes Dove peuvent aider à atteindre cette fonction grâce à leurs propriétés optiques uniques.

Applications de détecteur:Dans les équipements de détection optique, les prismes Dove sont utilisés pour améliorer ou modifier le chemin de transmission de la lumière, facilitant la détection et l'analyse.
