Matériaux optiques

Table des contenus [Masquer]

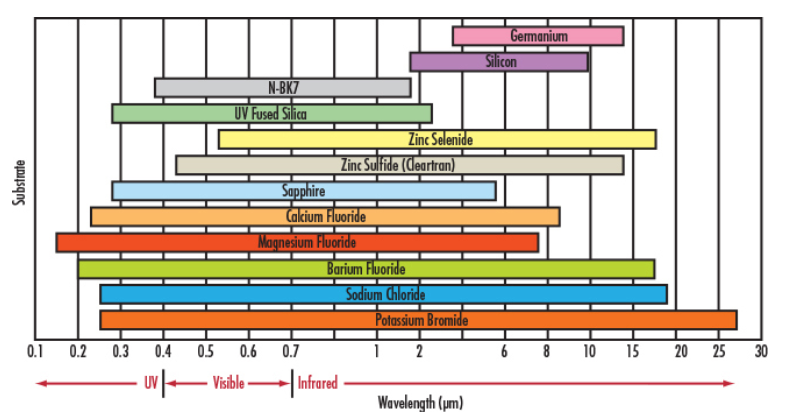

La transmission, l'indice de réfraction et la dureté des matériaux optiques sont essentiels pour déterminer quelle fenêtre est le meilleur choix pour votre application. La figure ci-dessous montre les régions de transmission de divers matériaux disponibles sous forme de fenêtres.

Matériel	1ndex 0f Réfract10n (Nd)	Abbe Numéro (Vd)	Dens1ty	Coefficient De Thermique Expansion 一	S0ften1ng Temp [°C]	Knoop Dureté	Taille Gamme	Épaisseur Gamme
B270	1.523	58.5	2.55	8.2	533	542	5-75x 75mm	1.0- 3.0mm
Baryum Fluorure (BaF₂)	1.48	81.61	4.89	18.1	800	82	5- 50mm	1.0- 3.0mm
BOROFLOTURE®	1.472	65.7	2.20	3.25	820	480	5- 200mm	1.75- 6.5mm
Calcium Fluorure (CaF₂)	1.434	95.1	3.18	18.85	800	158.3	5- 50mm	1.0- 3.0mm
Germanium (Ge)	4.003	N/A	5.33	6.1	936	780	10- 75mm	1.0- 5.0mm
Gorille® Verre	1.509	N/A	2.44	7.88	843	5100	5-200 * 200mm	1.1mm
Magnésium Fluorure (MgF₂)	1.413	106.2	3.18	13.7	1255	415	5- 50mm	1.0- 3.0mm
N-BK7	1.517	64.2	2.46	7.1	557	610	5-75x 75mm	0.2- 4.0mm
Potassium Bromure (KBr)	1.527	33.6	2.75	43	730	7	13- 50mm	1.0- 5.0mm
Saphir	1.768	72.2	3.97	5.3	2000	2200	2.5- 75mm	0.5- 3.2mm
Silicium (Si)	3.422	N/A	2.33	2.55	1500	1150	10- 50mm	1.0- 3.0mm
Sodium Chlorure (NaCl)	1.491	42.9	2.17	44	801	18.2	13- 50mm	1.0- 5.0mm
UV fondu Silice	1.458	67.80	2.20	0.55	1000	500	5-50x 50mm	1.0- 5.0mm
Séléniure de zinc (ZnSe)	2.403	N/A	5.27	7.1	250	120	10- 75mm	1.0- 6.0mm
Sulfure de zinc (ZnS)	2.631	N/A	5.27	7.6	1525	120	12.5- 50mm
