Séparateur de faisceau (PBS)

Vue d'ensemble de BeamSplitter

La composition d'un séparateur de faisceau polarisant: Il est généralement fabriqué par cimentation ou contact optique avec les côtés hypoténuse de deux prismes à angle droit, avec un film de division de faisceau polarisant appliqué sur l'hypoténuse. La lumière polarisée en P dans la lumière incidente est transmise, tandis que la lumière polarisée en S est réfléchie. Les revêtements antiréfléchissants sont généralement appliqués sur toutes les surfaces incidentes et de sortie des faisceaux lumineux.

Caractéristiques de BeamSplitter

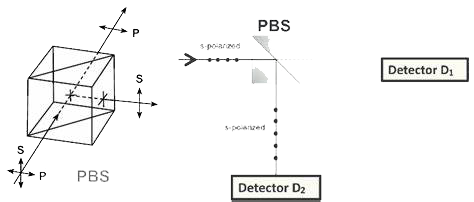

Le séparateur de faisceau polarisant divise la lumière incidente en deux composants polarisés orthogonalement:

• Lumière transmise (T): p-polarisée

• Lumière réfléchie (R): s-polarisé

Mécanisme de travail:
Lorsque la lumière pénètre dans le prisme à angle droit perpendiculairement à travers sa face hypoténuse, le revêtement multicouche intégré induit la réfraction d'angle de Brewster aux interfaces diélectriques

Grâce à une conception à couche mince optimisée:

La lumière polarisée p subit une perte de réflexion proche de zéro (transmittance >90%) en raison des conditions d'angle de Brewster

La lumière polarisée s subit des réflexions cumulatives sur plusieurs couches de revêtement, obtenant une réflectance> 99.5%

Exigences relatives à la lumière d'incident:

Aucune restriction de polarisation: la lumière naturelle et la lumière pré-polarisée peuvent être efficacement divisées en composants orthogonaux

Spécifications de BeamSplitter

Catalogue de BeamSplitter

Applications de BeamSplitter

1. Imagerie multiphotonique

Isolement optique: le PBS combiné à une plaque quart d'onde (QWP) crée des isolateurs optiques pour contrôler les chemins de propagation de la lumière. Cette configuration convertit la lumière polarisée linéairement en lumière polarisée circulairement, empêchant les reflets arrière de perturber le système d'imagerie.

Modulation d'intensité: en intégrant le PBS avec une plaque demi-onde (HWP), la rotation du HWP ajuste l'angle de polarisation de la lumière incidente, permettant un contrôle précis de l'intensité lumineuse et de la puissance de sortie.

2. Laser Interférométrie

Fractionnement et interférence du faisceau: Dans les interféromètres de Michelson, PBS divise la lumière laser en deux faisceaux polarisés orthogonaux (P et S). Un faisceau se reflète sur un miroir fixe, tandis que l'autre se reflète sur un miroir en mouvement. La recombinaison de ces faisceaux produit des motifs d'interférence avec un déphasage à 90 °, permettant une mesure précise du déplacement via des photodétecteurs.

Interférométrie hétérodyne: le PBS sépare les faisceaux laser à double fréquence pour les applications nécessitant une détection par décalage Doppler, améliorant la précision de la mesure dans l'aérospatiale et la fabrication de précision.

3. Instrumentation optique

Correction d'erreur dans les machines CNC: les interféromètres à base de PBS sont essentiels pour l'étalonnage des machines CNC, garantissant un niveau de micron pRecision en détectant les écarts mécaniques.

Imagerie 3D: dans les écrans stéréoscopiques, le PBS sépare la lumière polarisée orthogonale P/S pour les canaux oculaires gauche/droite, permettant des effets 3D immersifs lorsqu'il est associé à des lunettes polarisées.

4. Applications à large bande et à bande étroite

PBS à large bande (420 à 1600 nm): Convient aux systèmes nécessitant une large couverture spectrale, tels que la microscopie à fluorescence et les lasers accordables. Ces PBS maintiennent des taux d'extinction élevés (>1000:1) et de faibles pertes d'absorption sur de larges longueurs d'onde.

PBS à bande étroite: optimisé pour des longueurs d'onde spécifiques (e.g., 632.8 nm ou 1700 nm), ces composants sont utilisés dans les plaques d'onde et les systèmes à fibre optique pour convertir la polarisation linéaire en circulaire via des cristaux biréfringents (e.g., quartz ou calcite).
