Prisme Penta

Vue d'ensemble de Penta Prism

Le prisme penta dévie la lumière de 90 ° tout en conservant l'orientation de l'image d'origine sans inversion ni inversion. Un léger mouvement du prisme penta a un impact minimal sur la lumière réfléchie, ce qui le rend idéal pour définir les angles droits dans les systèmes optiques. Sa réflexion interne ne repose pas sur une réflexion interne totale-deux surfaces réfléchissantes sont recouvertes d'un film réfléchissant, deux surfaces de transmission ont des revêtements antireflet, tandis que la cinquième face reste optiquement inutilisée.

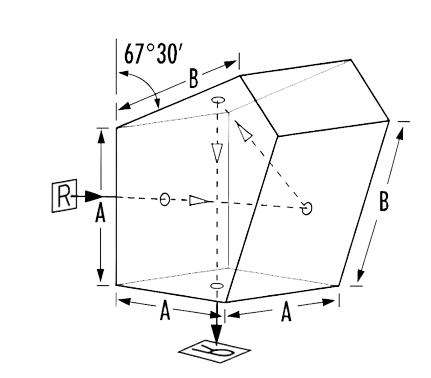

Spécifications de Penta Prism

Caractéristique de Penta Prism

• La lumière entrant dans le prisme pentagonal subit deux réflexions dans le prisme, provoquant un changement de direction de 90 °. Ce processus empêche non seulement l'inversion d'image, mais ne modifie pas non plus la main de l'image. Les prismes pentagonaux sont couramment utilisés dans les viseurs de caméra reflex à objectif unique (SLR) comme dispositifs réfléchissants et peuvent également servir de déflecteurs de faisceau fixe d'angle.

• Comparé à un prisme à angle droit à réflexion unique, un prisme pentagonal peut dévier précisément le faisceau d'entrée de 90 ° sans être affecté par les erreurs de montage du prisme. Cela signifie que la direction de la lumière entrante n'a pas besoin d'être prise en compte, ce qui la rend plus stable qu'un système composé de deux miroirs. Par conséquent, les prismes pentagonaux sont souvent utilisés dans divers instruments d'observation d'image et dispositifs d'étalonnage, tels que les lignes d'aplomb, les collimateurs et les compteurs de distance.
