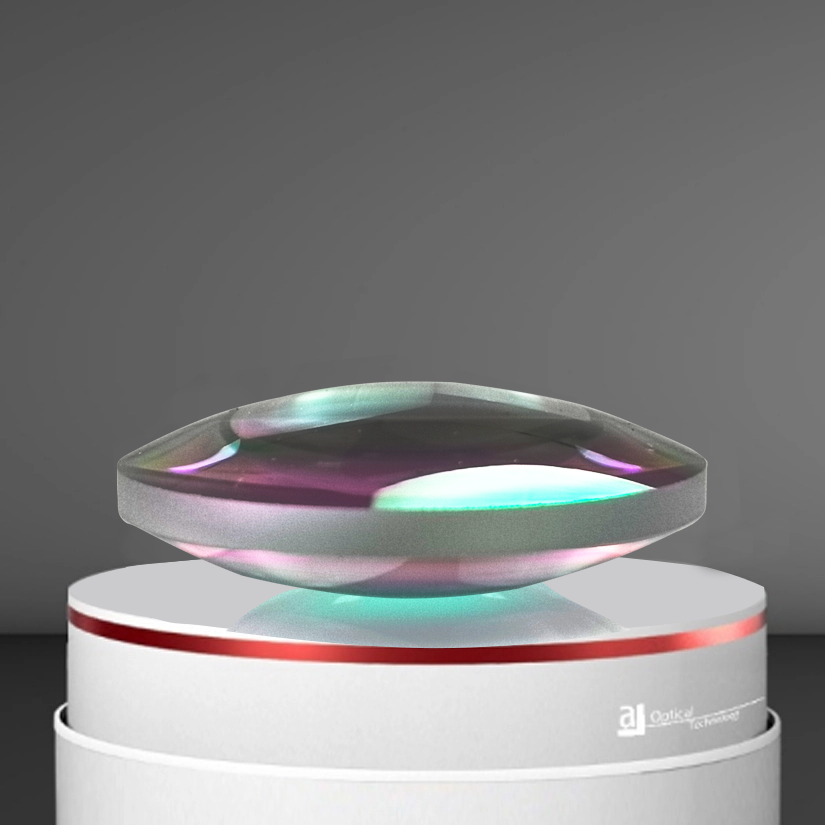

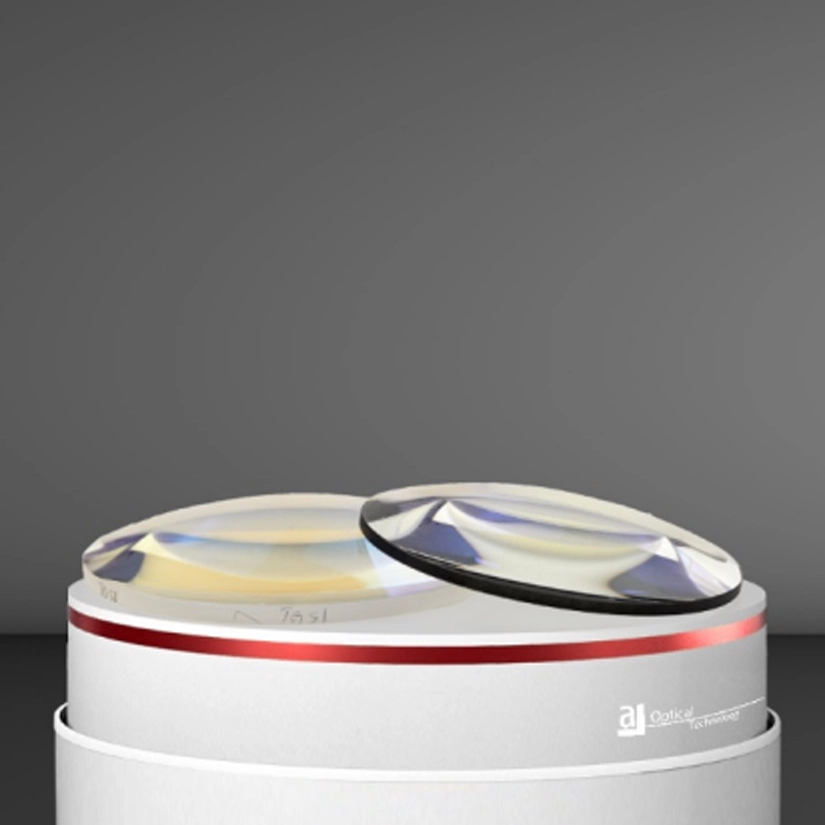

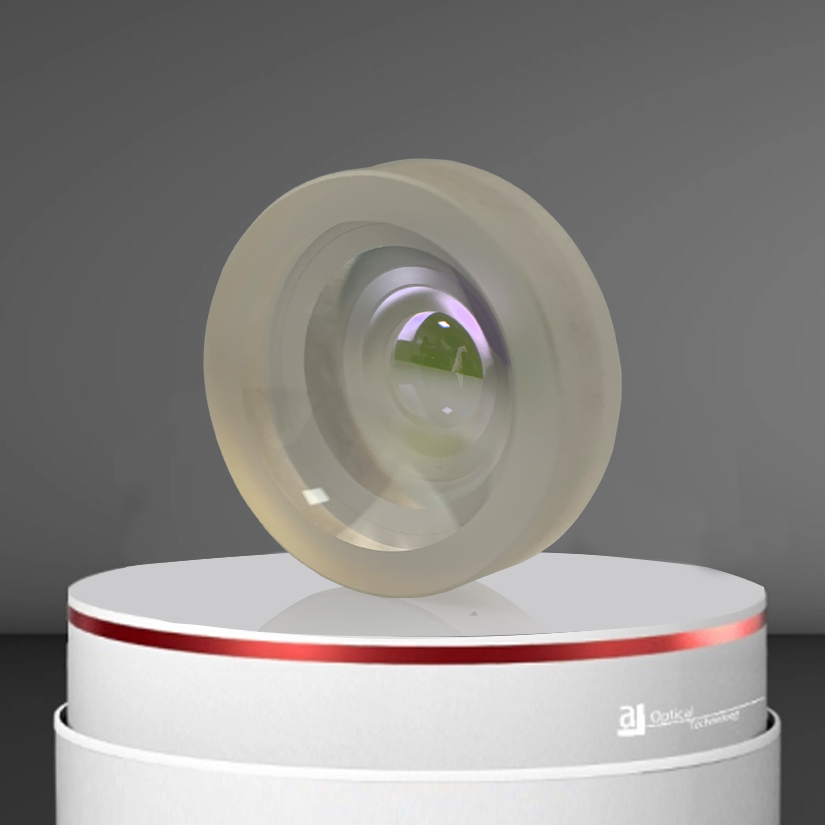

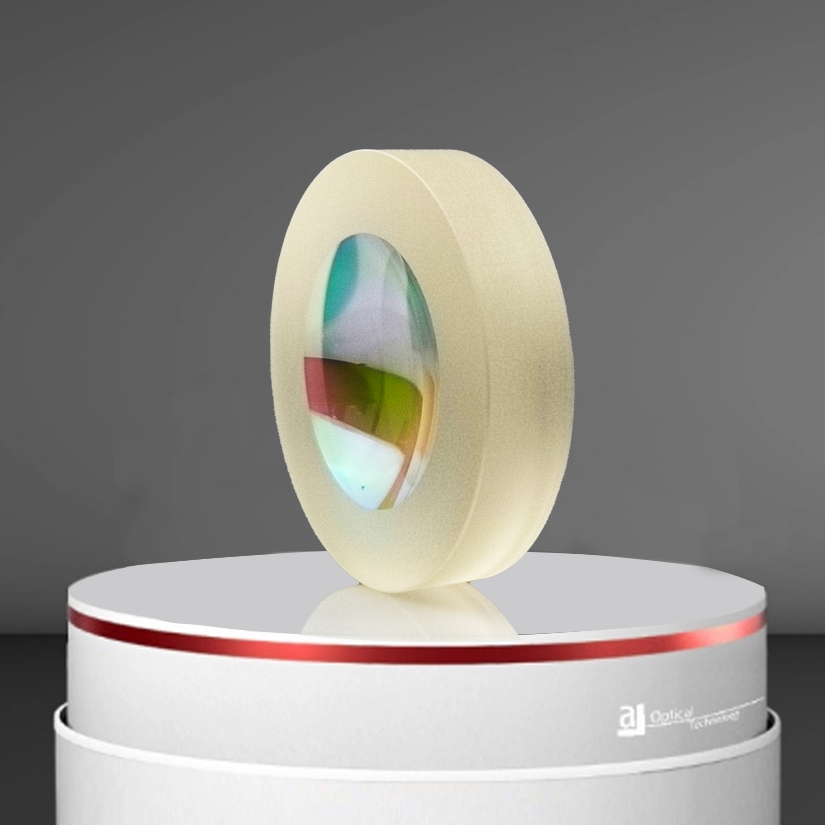

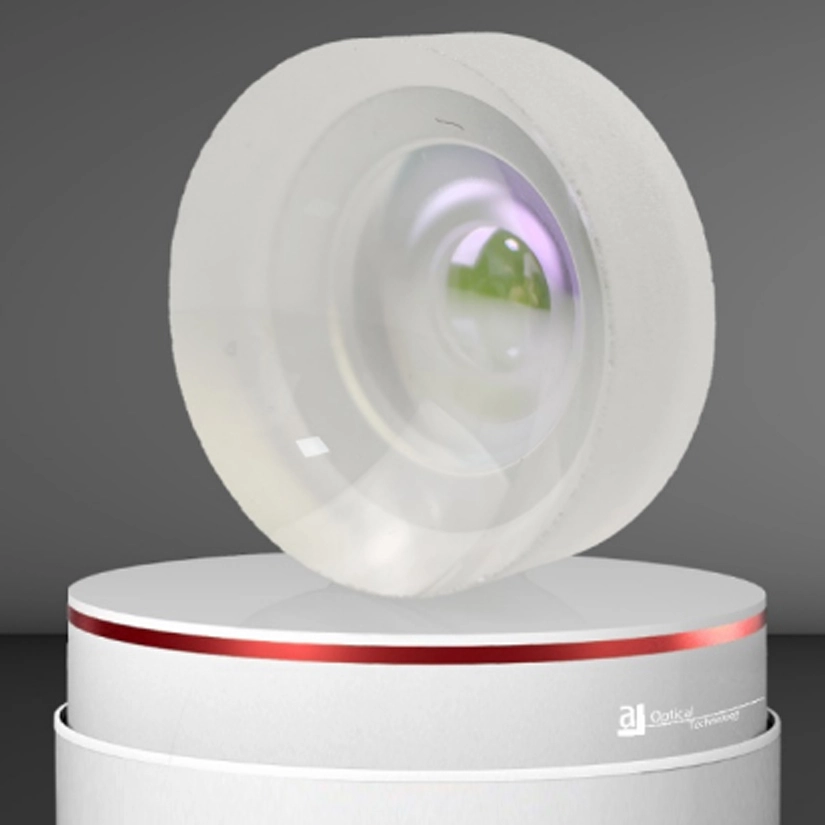

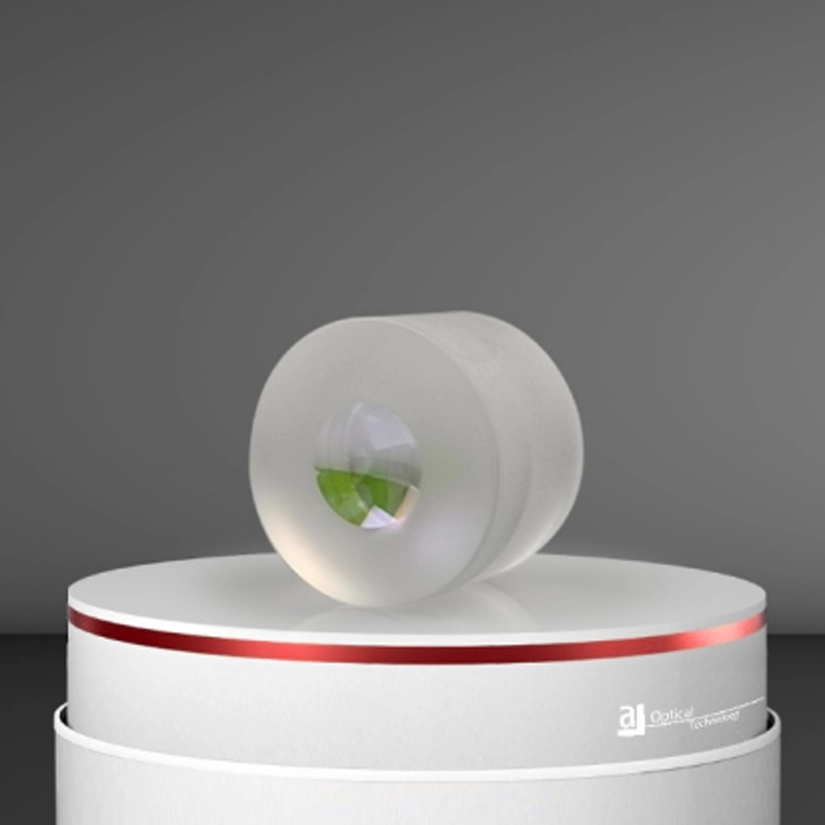

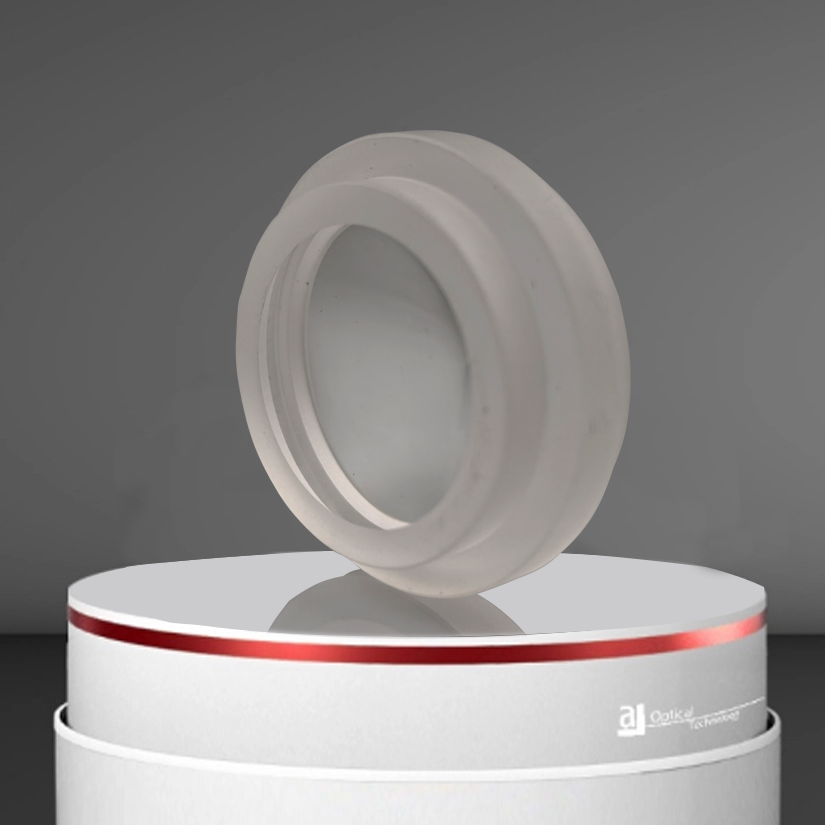

La lentille sphérique est une lentille avec un rayon de courbure fixe sur la surface de la lentille à l'intérieur de l'ouverture de la lumière. Les lentilles sphériques sont principalement divisées en lentilles convexes, lentilles plano-convexes, lentilles plano-concaves, lentilles concaves convexes, traversantes double concave, etc., peut être personnalisé selon les dessins du client ou le traitement des échantillons pour répondre aux différents besoins d'application du client.

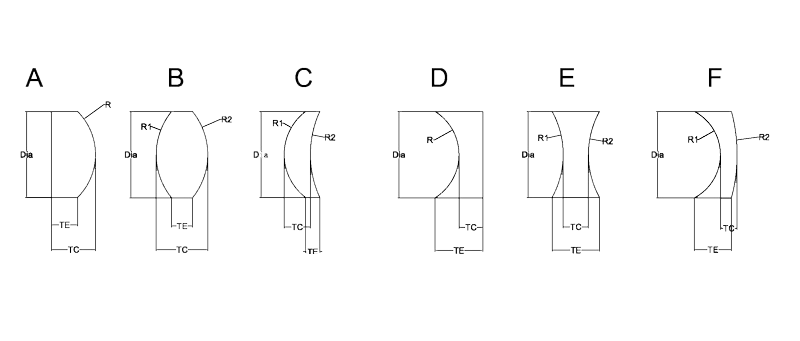

| Spécifications | Normal | Haute précision | Mfg. Limite |
| Matériel: | H-K9L | H-K9L | H-K9L |
| Index de conception: | 1.5168 | 1.5168 | 1.5168 |
| Tolérance de diamètre: | + 0/-0.1mm | + 0/-0.05mm | + 0/-0.01mm |
| Tolérance d'épaisseur: | +/-0.1mm | +/-0.05mm | +/-0.01mm |
| Tolérance de longueur focale: | +/-2% | +/-1% | +/-0.5% |
| Centeration: | 3 arc min | 1 arc min | 10 arc sec |
| Qualité de surface: | 60-40 | 40-20 | 10-5 |
| Surface Figure: | 3 Iambda | 2 lambda | 1 lambda |
| Irrégularité de surface: | 1/4 lambda | 1/10 lambda | 1/20 Iambda |
| Ouverture claire: | > 80% | > 90% | 100% |
| Cheveux: | +/-0.2*45 degré | +/-0.1*45 degré | +/-0.05*45 degré |
La surface d'une lentille sphérique ressemble à une partie d'une sphère ou d'un cylindre, et les courbes sont les mêmes sur toute la surface. Si une ligne droite est tracée pour suivre la courbe, elle formera un cercle. En raison de la simplicité de la conception, les conceptions de lentilles sphériques sont généralement moins chères.
Lentille asphérique, du centre de la lentille au bord, le rayon de courbure change constamment, par rapport à la lentille sphérique, la lentille asphérique peut être conçue plus mince, plus légère, peut éliminer efficacement l'aberration de la lentille sphérique et l'aberration sphérique, optimiser la conception de l'utilisation du système, Pour fournir un meilleur effet d'imagerie, si vous voulez réduire l'aberration sphérique dans l'image, vous devriez utiliser lentille asphérique.
Couvrant la plupart des matériaux à partir d'UV-visible-infrarouge, tels que: verre visible, quartz ultraviolet, silicium, ZnSe, Saphir et ainsi de suite.
1. faible coût de production: La forme uniforme de la lentille sphérique assure un processus de fabrication simple et un temps de production plus court, de sorte que le coût de production est faible.
2. réduire l'aberration sphérique. En sélectionnant l'ouverture effective, l'aberration sphérique peut être réduite, améliorant ainsi la qualité d'imagerie.
3. Utilisation combinée pour améliorer la qualité de l'image.
Tout d'abord, le matériau approprié est sélectionné et coupé à la taille indiquée, puis le processus de meulage grossier, de meulage fin, de polissage, de revêtement, de collage, d'assemblage, etc.
Il est principalement utilisé pour capturer des images et transmettre des informations. La lentille sphérique est l'un des types d'objectif les plus courants, sa conception est simple, peu coûteuse, largement utilisée dans une variété d'équipements de photographie et vidéo. La lentille sphérique est caractérisée par une surface sphérique, ce qui permet à la lumière de se concentrer plus uniformément lorsqu'elle traverse la lentille, ce qui donne une image claire. Cependant, les lentilles sphériques présentent également certains inconvénients, tels que des problèmes de distorsion de bord et d'aberration chromatique, qui peuvent affecter la qualité de l'image dans la photographie et la vidéo de haute qualité.
Si vous souhaitez créer vos propres produits optiques de précision ou demander un devis, veuillez cliquer sur l'un des deux boutons ci-dessous. Sinon, veuillez remplir le formulaire ci-dessous avec vos questions ou préoccupations.
