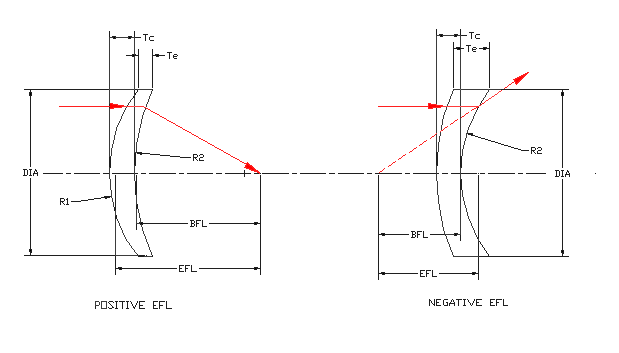

Les lentilles ménisques-avec leur conception convexe-concave distinctive-excellent pour minimiser l'aberration sphérique tout en contrôlant la convergence ou la divergence de la lumière. Les lentilles positives du ménisque focalisent la lumière parallèle en points serrés (côté convexe vers la source) ou, lorsqu'elles sont associées à d'autres optiques, raccourcissent les distances focales pour augmenter l'ouverture numérique (NA). Inversement, les lentilles ménisques négatives (plus minces au centre) divergent la lumière et sont souvent combinées avec d'autres lentilles pour allonger les distances focales et réduire le NA. Idéal pour les systèmes de précision nécessitant une correction d'aberration et une manipulation de la lumière sur mesure.
La lentille ménisque d'ATOPTIK est un composant optique haute performance avec une structure asymétrique concave-convexe. Sa forme unique offre d'excellentes performances pour réduire les aberrations, améliorer la qualité du faisceau, minimiser les aberrations sphériques et contrôler la divergence du faisceau. Les lentilles ménisques sont couramment utilisées dans des applications telles que la collimation du faisceau, l'imagerie optique, l'expansion du faisceau laser, le couplage des fibres et les capteurs.
| Spécifications | Normal | Haute précision | Mfg. Limite |
| Matériel: | Verre optique | Verre optique | Verre optique |
| Tolérance de diamètre: | + 0/-0.1mm | + 0/-0.05mm | + 0/-0.01mm |
| Tolérance d'épaisseur: | +/-0.1mm | +/-0.05mm | +/-0.01mm |
| Tolérance de longueur focale: | +/-2% | +/-0.5% | |
| Centeration: | 3 arc min | 1 arc min | 10 arc sec |
| Qualité de surface: | 60-40 | 40-20 | 10-5 |
| Surface Figure: | 3 Iambda | 2 lambda | 1 lambda |
| Irrégularité de surface: | 1/4 lambda | 1/10 lambda | 1/20 Iambda |
| Ouverture claire: | > 80% | > 90% | 100% |
| Cheveux: | +/-0.2*45 degré | +/-0.1*45 degré | +/-0.05*45 degré |
Si vous souhaitez créer vos propres produits optiques de précision ou demander un devis, veuillez cliquer sur l'un des deux boutons ci-dessous. Sinon, veuillez remplir le formulaire ci-dessous avec vos questions ou préoccupations.
