Lentille achromatique

Vue d'ensemble de la lentille achromatique

Les lentilles achromatiques d'ATOPTIK sont des composants optiques hautes performances conçus pour réduire l'aberration chromatique. Ils sont largement utilisés dans les microscopes, les systèmes laser, l'imagerie optique, les spectromètres et les communications par fibre optique, où l'imagerie de haute précision et la manipulation du faisceau sont essentielles. Ces lentilles corrigent efficacement les différences de réfraction de différentes longueurs d'onde, ce qui entraîne une focalisation optique nette et précise.

Comment les lentilles achromatiques corrigent l'aberration chromatique pour une imagerie plus nette

Pour de meilleures performances, le côté avec le plus grand rayon de courbure (la surface plane) doit généralement être détourné du faisceau collimaté. La différence de couleur provient de la différence dans la dispersion et le coefficient de réfraction des différentes longueurs d'onde de la lumière dans le matériau de transmission, de sorte que différentes longueurs d'onde de la lumière convergent à différents points focaux, lentille achromatique à double liaison à travers la conception adhésive de différentes lentilles de matériau, de sorte que la dispersion des deux matériaux se compensent mutuellement, Réduisant ainsi la différence de couleur complète. La conception achromatique contribue également à améliorer l'aberration d'image des sources lumineuses dans une large gamme de longueurs d'onde (sources lumineuses composites), à améliorer l'aberration sphérique à un rayon de courbure approprié, et améliorer le coma en même temps lorsque le matériau est sélectionné arbitrairement. Les lentilles achromatiques fournissent des images plus nettes que les systèmes optiques qui utilisent une seule lentille et peuvent former des points de lumière plus petits, améliorant encore les performances optiques de l'objectif. Les lentilles achromatiques conviennent à une variété d'applications telles que la microscopie à fluorescence, le relais d'image, la détection ou la spectroscopie.

Les verres collés achromatiques d'ATOPTIK offrent des focales presque constantes sur une large longueur d'onde rAnge et sont disponibles en stock pour les lentilles achromatiques à liaison positive et négative et les lentilles achromatiques revêtues d'une variété de films antireflet. Les options de film anti-réflexion incluent VIS, NIR et SWIR.

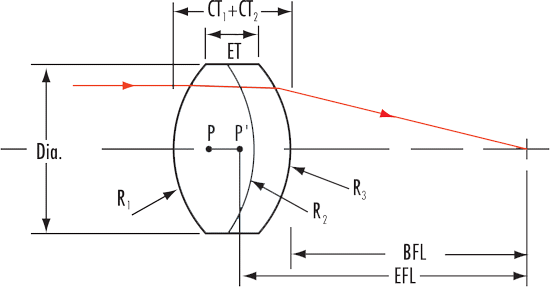

Spécifications de la lentille achromatique

Caractéristiques de la lentille achromatique

1. Structure à double lentille

• Fabriqué en collant deux lentilles de matériaux optiques différents, généralement un verre de couronne à faible indice de réfraction positif et un verre de silex à haut indice de réfraction négatif.

• Optimisé pour corriger l'aberration chromatique axiale et l'aberration sphérique en alignant les points focaux de deux longueurs d'onde.

2. Efficacité de transmission élevée

• Des revêtements antireflet (AR) sont appliqués pour minimiser les pertes de lumière et améliorer la transmission, conçus pour différentes plages spectrales, y compris les ultraviolets (UV), visibles (VIS), et proche infrarouge (NIR).

3. Diverses tailles et longueurs focales

• Disponible en plusieurs diamètres (allant de 3mm à plus de 50mm) et en focales (de courtes à longues focales) pour répondre aux différentes exigences d'application.

• Personnalisable en termes de dimensions, de matériaux et de revêtements pour répondre aux besoins spécifiques des clients.

4. Performance supérieure d'imagerie optique

• Offre une faible aberration chromatique et sphérique sur une large plage spectrale, ce qui le rend idéal pour les applications d'imagerie haute résolution.
