Miroir à balayage

Vue d'ensemble du miroir de numérisation

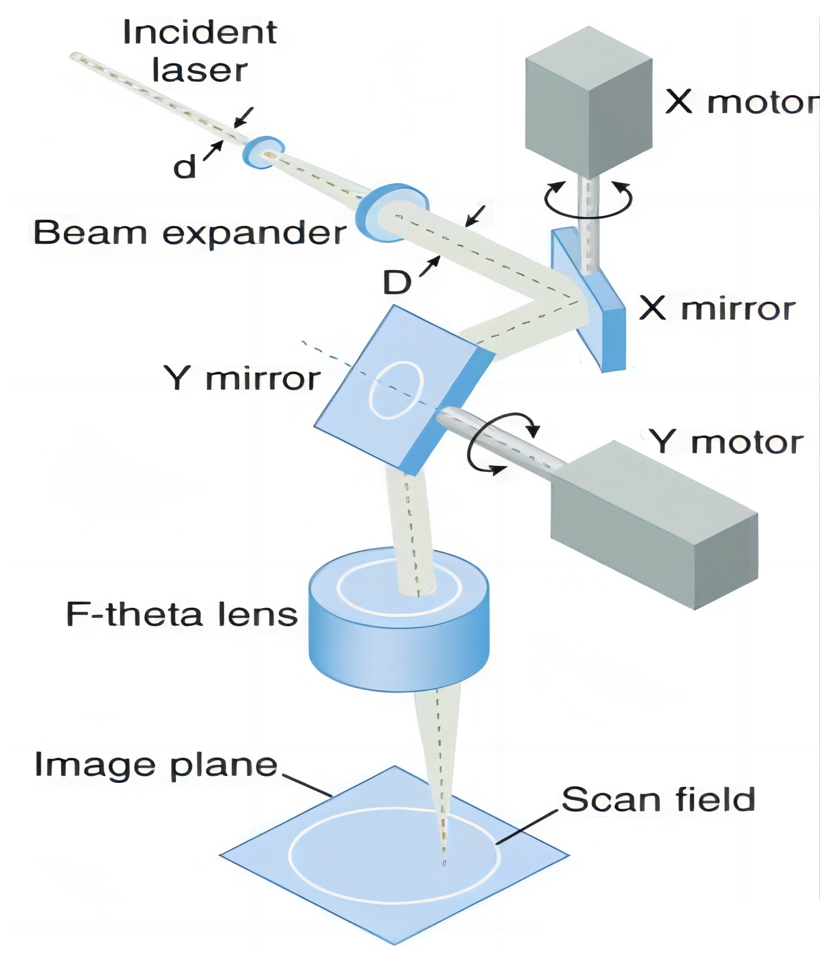

Le miroir à balayage a trouvé des applications matures dans les systèmes de balayage laser. Un scanner galvanomètre laser (scanner Galvo) se compose de trois composants de base: une tête de balayage optique, un amplificateur d'entraînement électronique et un assemblage de miroir optique. En utilisant deux miroirs galvanomètres pour réfléchir le faisceau laser, il réalise un contrôle de mouvement précis du plan XY. Ce dispositif électromécanique spécialisé est spécialement conçu pour les applications de traitement laser.

Caractéristiques du miroir de numérisation

Épaisseur et axe: L'axe de rotation traverse la structure interne du miroir, pas la surface.

Angle et couverture: doit couvrir la pleine ouverture à l'angle maximum, peut causer des taches décentrer.

Optimisation de la rotation: la pré-rotation de l'axe Z affecte la taille du miroir X; l'angle optimal économise de l'espace.

Espacement XY: la distance équilibrée empêche le blocage du faisceau (chemin X → Y → X) et le surdimensionnement.

Faisceau et forme: le contour du miroir correspond au profil du faisceau (défini par l'optique/les angles).

Revêtements: Options simples/recto-verso basées sur l'application.

Avantages du miroir de numérisation

Vitesses de moteur les plus rapides de l'industrie, offrant une faible dérive et une stabilité à long terme

Précision et précision supérieures qui garantissent une sortie de numérisation de haute qualité

Vaste gamme de tailles d'ouverture et de revêtements de miroir

Les modèles compacts avec un faible encombrement assurent une intégration facile pour les petits espaces

Large gamme d'offres de produits allant de haute performance à rentable

Spécification du miroir de numérisation

Tolérance LXW: + 0/-0.1

Ouverture claire: >90%

Tolérance d'épaisseur: +/-0.1mm

Qualité de surface: 40/20

Surface Figure: lambda/425mm²(À) 632.8nm

Revêtement
