Filtre Densité Neutre

Les filtres à densité neutre (ND) peuvent atténuer l'intensité lumineuse. Après que la lumière de la région de la lumière visible à la région de la lumière proche infrarouge passe à travers le filtre de densité neutre, différentes longueurs d'onde sont atténuées dans la même proportion, de sorte que l'élément optique maintient une transmission d'énergie lumineuse approximativement égale dans une bande large. Sur le taux. Aussi connu sous le nom de filtre de densité neutre, filtre neutre, filtre ND, filtre d'atténuation, filtre de densité fixe, etc.

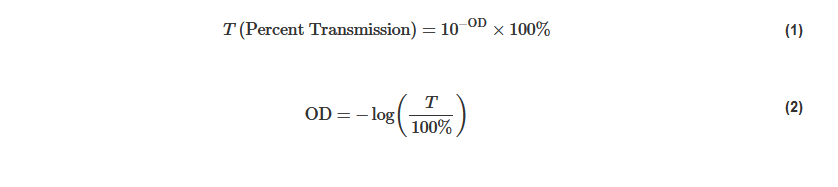

Les filtres à densité neutre (ND) sont conçus pour réduire uniformément la transmission sur une partie spécifique du spectre. Les filtres ND sont généralement définis par leur densité optique (OD), qui décrit la quantité d'énergie bloquée par le filtre. Les valeurs de densité optique élevées indiquent une transmission très faible et une faible densité optique indique une transmission élevée (équation 1-2). Les filtres ND peuvent être empilés pour obtenir des densités optiques personnalisées. Pour calculer le système final OD, il suffit d'ajouter le OD de chaque filtre.

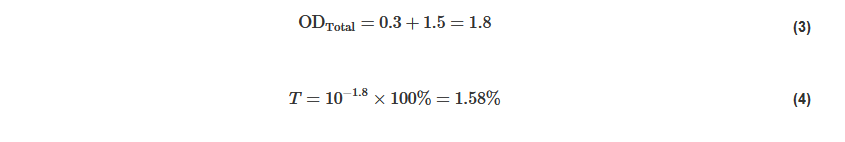

Exemple 1: Si les filtres d'OD 0.3 et d'OD 1.5 sont empilés, quelle est la transmission?

Exemple 2: Comment construire un filtre avec un taux de transfert de 0.5%?

Il existe deux types de filtres ND: réfléchissants et absorbants. Les filtres réfléchissants ND sont constitués de revêtements optiques à couche mince, généralement métalliques, qui ont été appliqués sur des substrats en verre. Le revêtement peut être optimisé pour des plages de longueurs d'onde spécifiques telles que UV-VIS ou NIR. Les revêtements à couche mince réfléchissent principalement la lumière vers la source. Une attention particulière doit être prise pour s'assurer que la lumière réfléchie n'interfère pas avec la configuration du système. Les filtres ND absorbants utilisent un substrat en verre pour absorber un pourcentage spécifique de lumière.

Domaines d'application: instruments de mesure UV, divers lasers, caméras numériques optiques, caméras vidéo, surveillance de sécurité, divers instruments et équipements optiques, filtres d'atténuation de la communication optique, systèmes d'imagerie optique, compteurs de fumée, instruments de mesure optique, spectromètres proche infrarouge, équipement d'analyse biochimique, etc.
