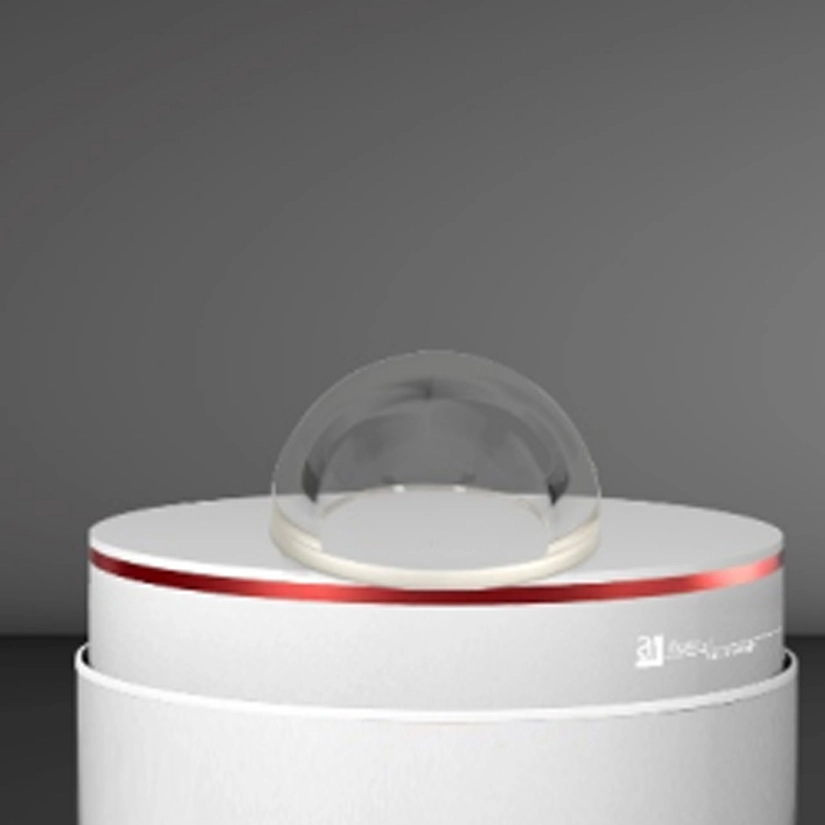

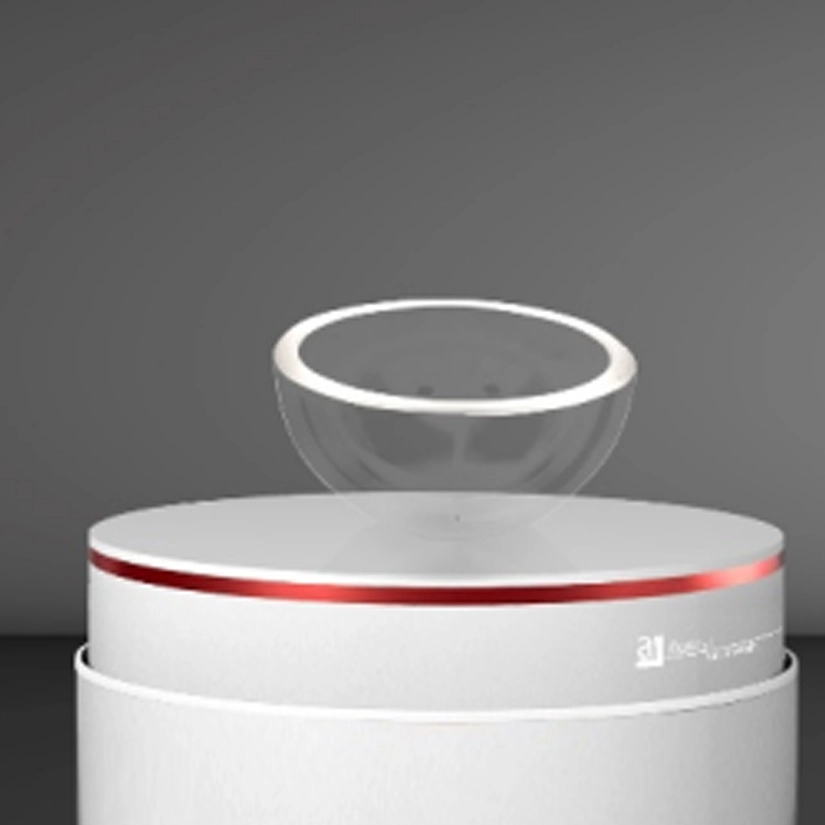

Un dôme optique est un type de lentille à deux surfaces sphériques concentriques, généralement utilisé pour protéger les instruments et équipements de précision, en particulier dans les environnements difficiles. La fonction principale du dôme optique est de protéger les composants optiques internes des dommages environnementaux externes tout en veillant à ce que les performances du système optique ne soient pas affectées.
Le dôme optique et la fenêtre optique protègent tous deux les systèmes optiques mais diffèrent par leur conception et leur application.
Dôme optique: sphérique ou hémisphérique, offrant une protection uniforme dans toutes les directions. Utilisé dans des environnements difficiles comme les équipements de plongée et les drones. Nécessite une conception précise en raison de la réfraction et de la diffusion de la lumière, ce qui la rend plus coûteuse.
Fenêtre optique: plat, offrant une protection plane pour les appareils tels que les objectifs de caméra et les capteurs. Impact minimal sur les performances optiques et fabrication plus simple et moins chère.
En résumé, le choix dépend des besoins et des conditions spécifiques, avec des différences clés dans la forme, l'application, les performances optiques et la complexité de fabrication.

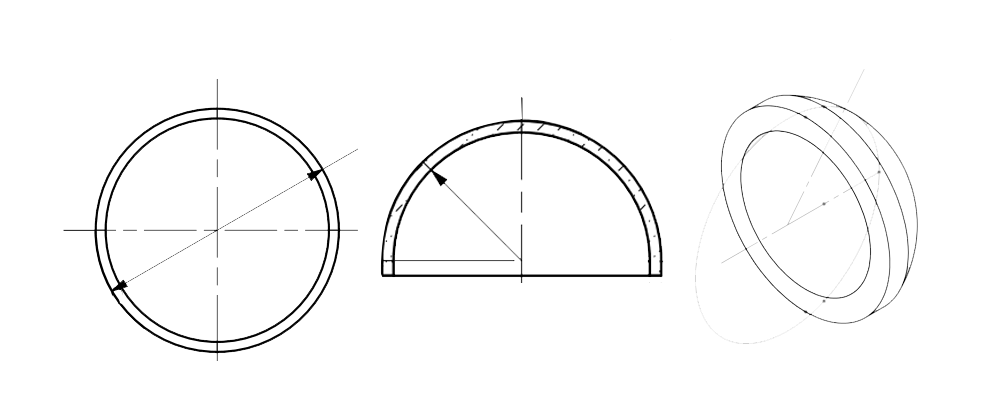

Article | Commercial | Haute précision |
Substrat | Matériau UV: Silice fondue (7980, JGS1, etc.) Matériel VIS: Verre optique (BK7, BK10, H-K9L), Matériau IR: cristal de silice, saphir | |
Diamètre | Ø 10mm - Ø 70mm | |
Tolérance de diamètre | ± 0.1mm | ± 0.03mm |
Épaisseur | 1.5mm-5mm | |
Tolérance d'épaisseur | ± 0.1mm | ± 0.05mm |
Qualité de surface | 60/40 | 20/10 |
Angle de champ | 120 °-180 ° | |
Fringe | 10(5) | 3(0.5) |
Revêtement | Sur la demande des clients | |
Le processus de fabrication d'un dôme optique comprend les étapes suivantes: sélection de matériaux à haute transparence (tels que le verre optique, le quartz, le saphir), usinage grossier pour façonner, utilisation d'un broyeur sphérique pour générer des surfaces sphériques concentriques, polissage fin pour obtenir une qualité optique, utilisation d'un équipement de haute précision pour l'inspection et l'étalonnage, application de revêtements (Tels que les revêtements antireflet ou réfléchissants), le nettoyage et l'assemblage dans le système optique, et enfin la réalisation de tests de performance globale. L'ensemble du processus nécessite un équipement de haute précision et un contrôle de qualité strict.
Les dômes optiques sont largement utilisés dans divers domaines, notamment l'aérospatiale (missiles, drones, satellites), l'exploration marine (équipement de plongée, robots sous-marins), la défense militaire (guidage de missiles, dispositifs de vision nocturne), observation météorologique (satellites, équipements au sol), dispositifs médicaux (imagerie haut de gamme), automatisation industrielle (robots, équipements d'inspection), Recherche scientifique (télescopes astronomiques) et électronique grand public (caméras haut de gamme). Leur forme unique et leurs excellentes performances optiques offrent une protection complète et une transmission lumineuse élevée.
Traduction: Les dômes optiques sont généralement fabriqués à partir de verre optique, de quartz, de saphir, de plastiques et d'autres matériaux spéciaux. Le verre optique et le quartz offrent une transmission lumineuse élevée, le saphir offre une dureté et une résistance à l'usure élevées, tandis que les plastiques comme le polycarbonate et l'acrylique sont plus légers et rentables. La sélection des matériaux dépend des exigences en matière de transmission de la lumière, de durabilité et d'adaptabilité environnementale.
Si vous souhaitez créer vos propres produits optiques de précision ou demander un devis, veuillez cliquer sur l'un des deux boutons ci-dessous. Sinon, veuillez remplir le formulaire ci-dessous avec vos questions ou préoccupations.
