Les lentilles achromatiques sont la solution idéale pour corriger l'aberration chromatique. Ces composants optiques multi-éléments fournissent également une correction supérieure pour les aberrations monochromatiques.
Une lentille achromatique standard corrige l'aberration chromatique pour trois longueurs d'onde (lumière bleue, verte et rouge). Dans une telle lentille, l'élément convexe fait converger la lumière bleue plus près du point focal, tandis que l'élément concave disperse plus fortement la lumière bleue. Puisque leurs aberrations chromatiques sont opposées en signe, la lumière rouge et bleue peut être portée à un foyer commun, éliminant efficacement l'aberration chromatique.
La surface du ménisque aide à limiter l'aberration sphérique et le coma, bien qu'un certain astigmatisme et une distorsion puissent rester. Initialement utilisés principalement pour la photographie de paysage, ces objectifs étaient historiquement appelés «lentilles de paysage». Leur forme de croissant caractéristique (concave-convexe) se compose de deux lentilles avec des indices de réfraction et des taux de dispersion différents, liées ensemble.
La première lentille achromatique a été développée par Chevalier en 1821 (une combinaison de lentilles plano-concave et biconvexe), améliorée plus tard par Grubb en 1857 (en utilisant un design ménisque). Les versions modernes intègrent désormais des lentilles achromatiques collées multicouches pour des performances améliorées.
| Type | Longueur focale | Rapport conjugué | Correction chromatique | Applications | Caractéristiques de performance |
|---|---|---|---|---|---|
| Lentille de Doublet Achromatique | Positif | Infini | Bon | Mise au point et collimation du haut débit | Performance monochromatique améliorée |
| Lentille de double espacée par air | Positif | Infini | Mieux | Mise au point et collimation du haut débit | Performance coaxiale optimisée pour les applications haute puissance |
| Paire de lentilles Doublet | Positif | 1X-3.33X | Bon | Imagerie de relais à large bande (objets réels et images) | Performance monochromatique améliorée |
| Lentille triplée achromatique | Positif | 1X-Infinite | Les meilleurs |
Lentilles achromatiques:
Lentilles achromatiquesSe composent de deux ou trois verres et offrent des performances nettement meilleures que les verres simples. Ces configurations de doublet ou de triplet peuvent présenter des éléments cimentés ou des conceptions espacées dans l'air, combinant généralement des lentilles positives et négatives avec des indices de réfraction différents.
Cette conception multi-éléments offre plusieurs avantages clés:
Aberration chromatique réduite
Qualité d'imagerie monochromatique améliorée
Performance hors axe améliorée
Différents types de lentilles achromatiques offrent des caractéristiques spécifiques (telles que les rapports conjugués et les seuils d'endommagement). Pour les applications exigeant une imagerie précise ou une manipulation par faisceau laser, ces lentilles achromatiques doivent être fortement prises en compte car elles offrent des performances optiques optimisées.
Figure 1: Mise au point de la lumière blanche à l'aide d'une lentille plano-convexe et d'une lentille en double achromatique
Réduction de l'aberration chromatique
Étant donné que l'indice de réfraction d'un matériau dépend de la longueur d'onde de la lumière incidente, la distance focale d'une seule lentille varie avec la longueur d'onde. Lorsqu'il est utilisé avec une source de lumière blanche, il en résulte des points focaux flous-un phénomène connu sous le nom d'aberration chromatique.
Les lentilles achromatiques compensent partiellement l'aberration chromatique grâce à leur conception multi-éléments. Ces lentilles combinent généralement des éléments de lentille positifs et négatifs avec des propriétés de dispersion différentes. En sélectionnant soigneusement les matériaux avec des valeurs de dispersion et des distances focales appropriées, l'aberration chromatique peut être partiellement annulée.
Les lentilles achromatiques sont généralement conçues pour avoir la même distance focale pour deux longueurs d'onde aux extrémités opposées du spectre visible. Cela garantit une distance focale presque constante sur une large gamme de longueurs d'onde, ce qui les rend avantageux pour les applications d'imagerie à large bande.
La figure 1 illustre l'effet de plusieurs longueurs d'onde sur le point focal lors du passage à travers une lentille singulet plano-convexe par rapport à une lentille doublette achromatique. Le remplacement du singulet par un doublet réduit le diamètre du point focal de 147 µm à 17 µm.
Améliorer l'imagerie monochromatique
Dans les systèmes optiques monochromatiques, l'aberration chromatique devient sans importance. Cependant, les singlets sphériques peuvent encore introduire d'importantes aberrations monochromatiques, telles que l'aberration sphérique et le coma.
La conception multi-éléments des lentilles achromatiques réduit ces aberrations, améliorant considérablement la qualité de l'image et les performances de mise au point pour le monochrLumière omatique.
.png "640_(1).png")

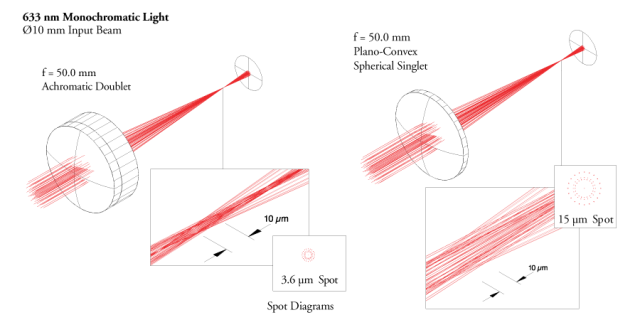

Figure 2: Mise au point d'un faisceau monochromatique à l'aide d'une lentille plano-convexe et d'une lentille de doublet achromatique
La figure 2 compare les performances de focalisation d'un singulet plano-convexe et d'un doublet achromatique sous éclairage monochromatique. La lentille de doublet produit un point focal 4.2 fois plus petit que le singulet.
